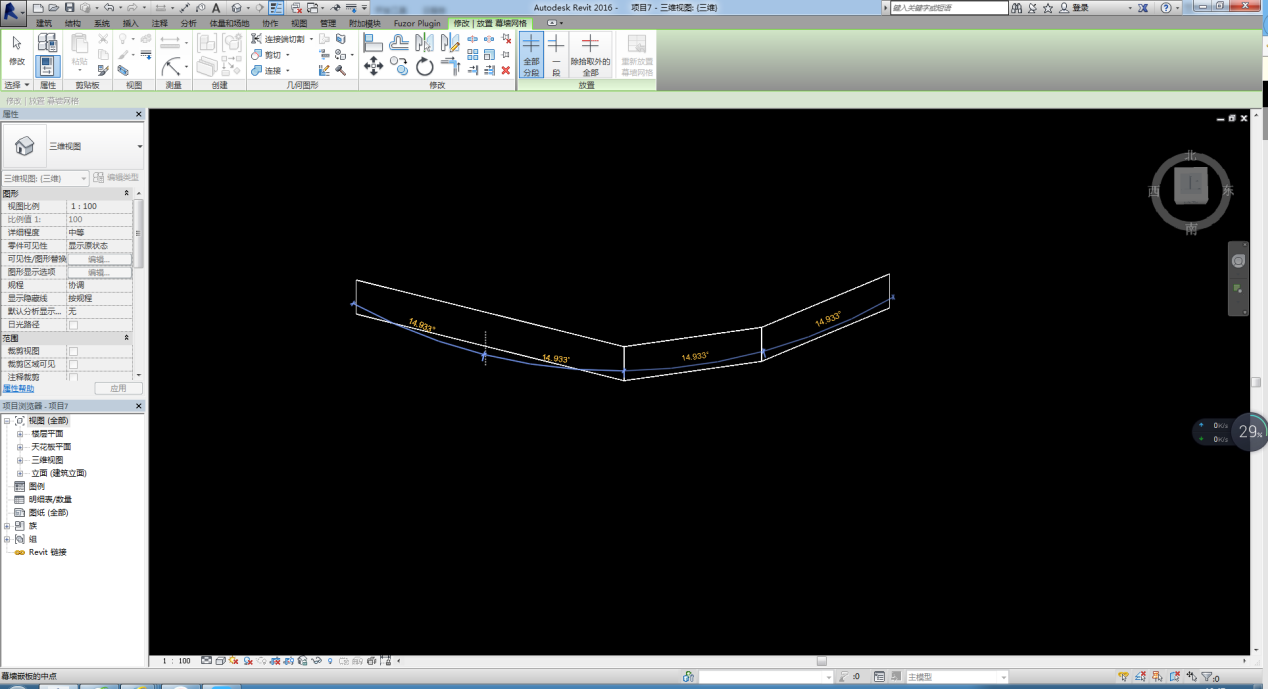

2、在属性中将基本墙改为幕墙。(此时会发现原来弧形的基本墙变成了非弧形的幕墙)
香港六台盒宝典资料大全

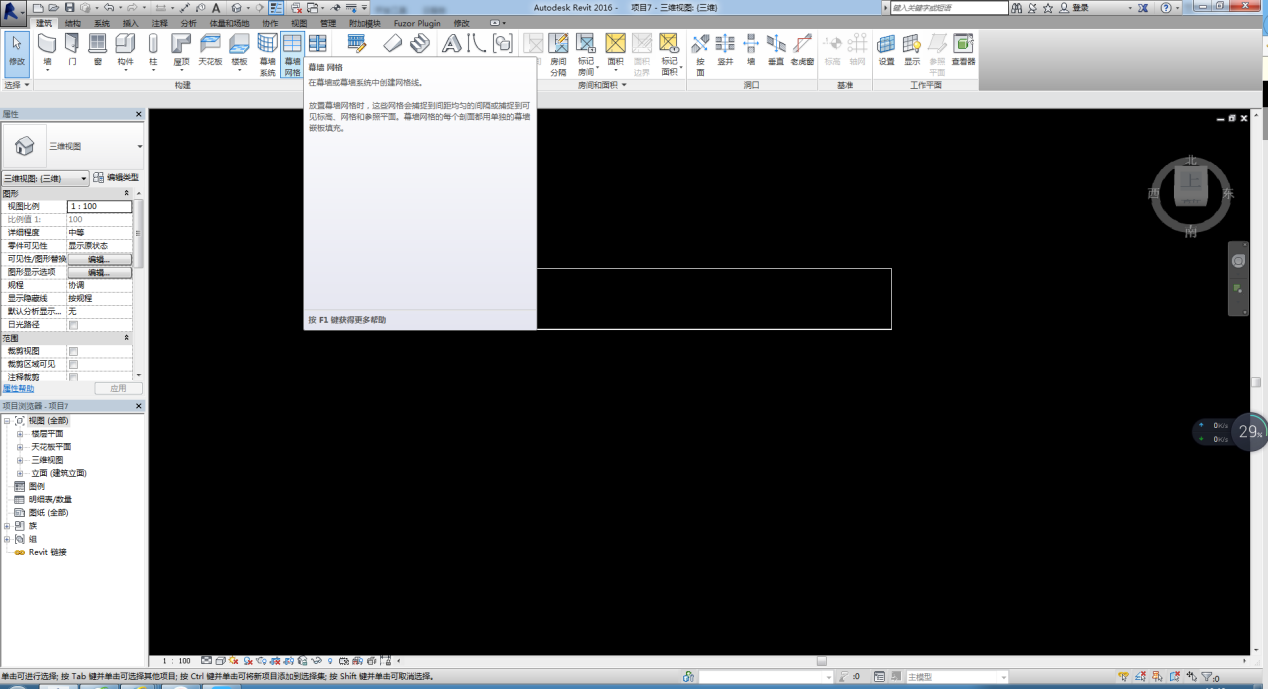

     3、选择建筑-构建-幕墙网格。
香港六台盒宝典资料大全

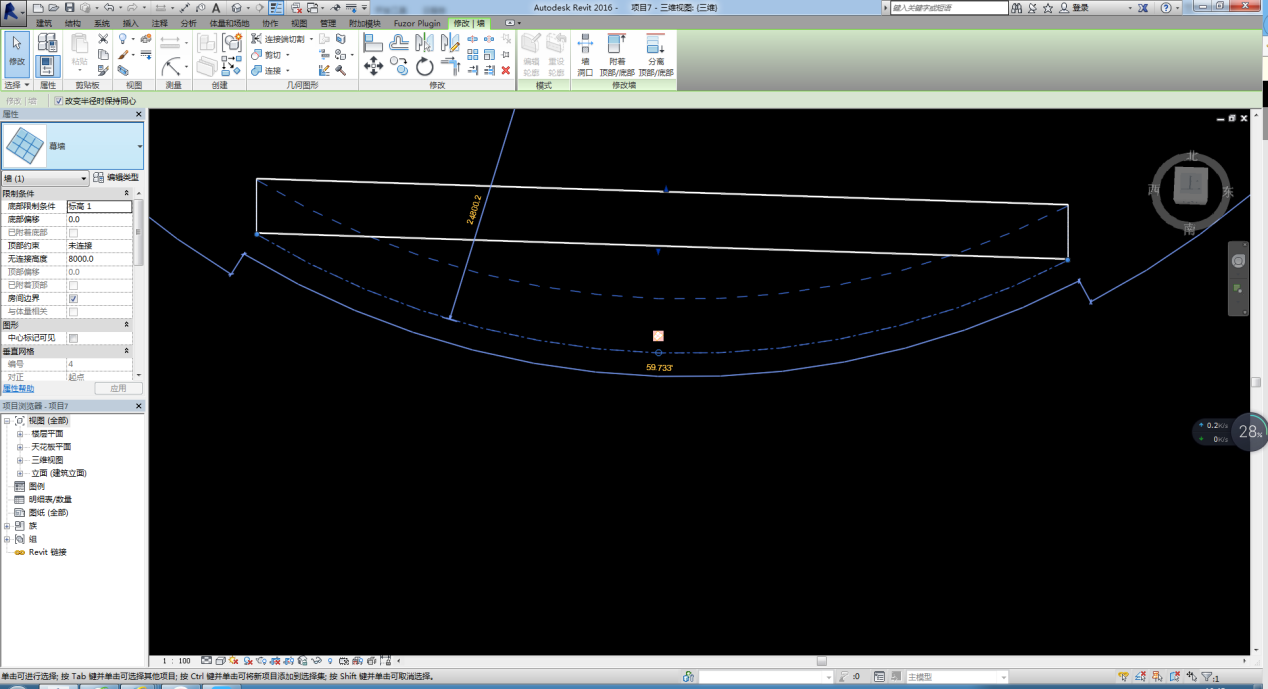

4、根据软件所给的度数指示均匀的划分幕墙网格(幕墙网格画的越多越接近于弧形。)
香港六台盒宝典资料大全香港六台盒宝典资料大全

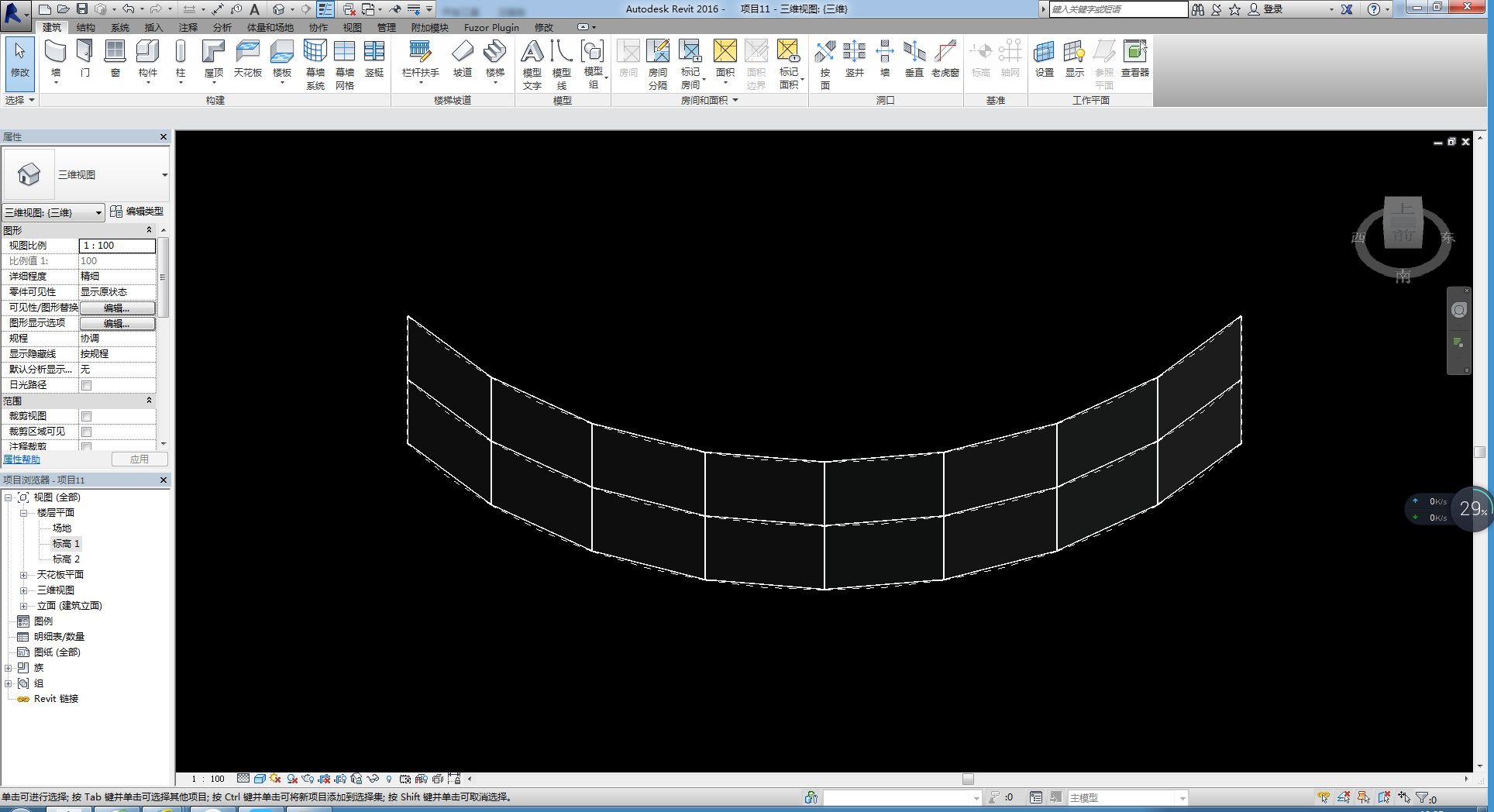

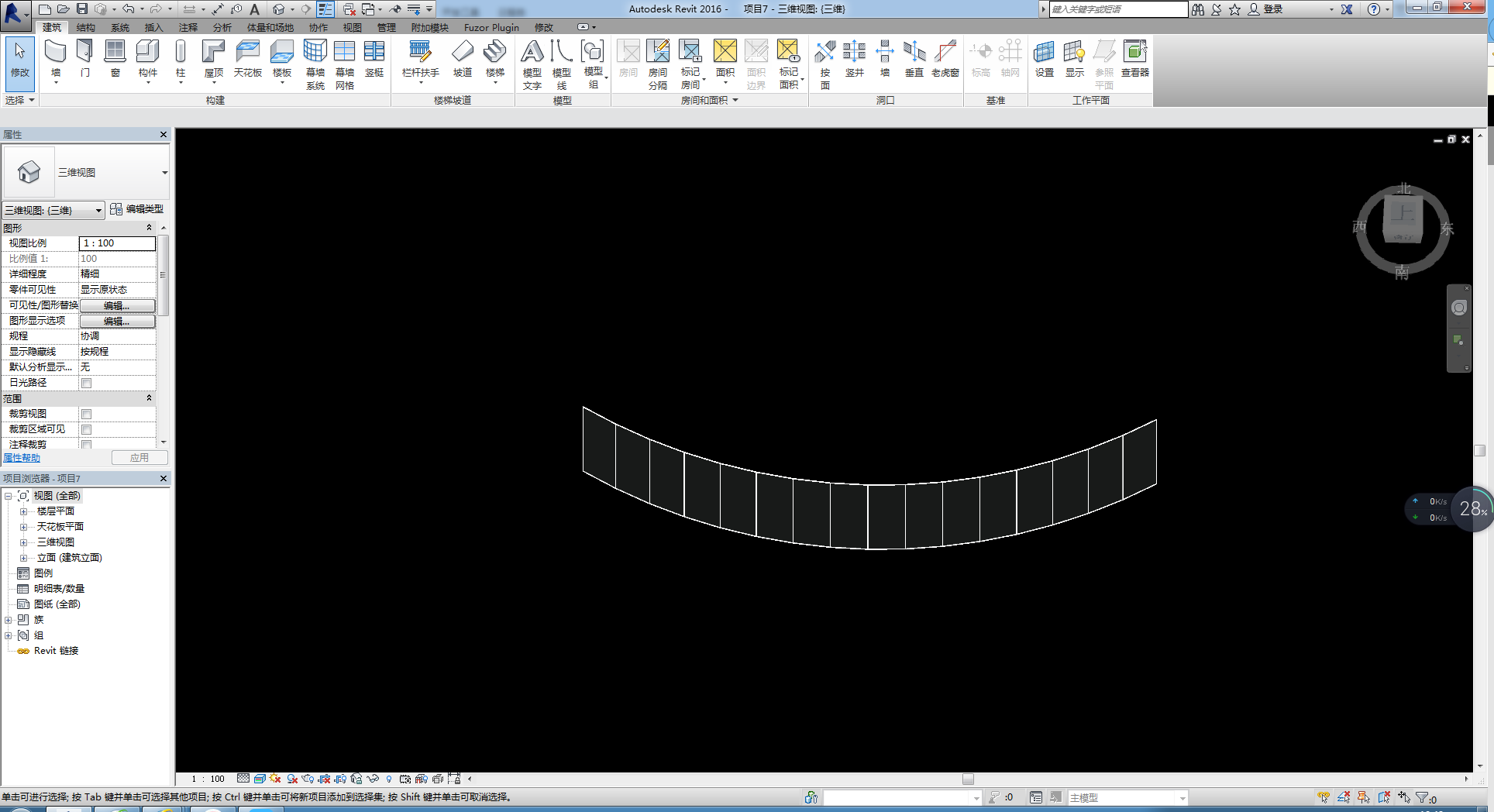

  1. 最终的弧形幕墙如下图。
香港六台盒宝典资料大全

方法二:内建体量法。

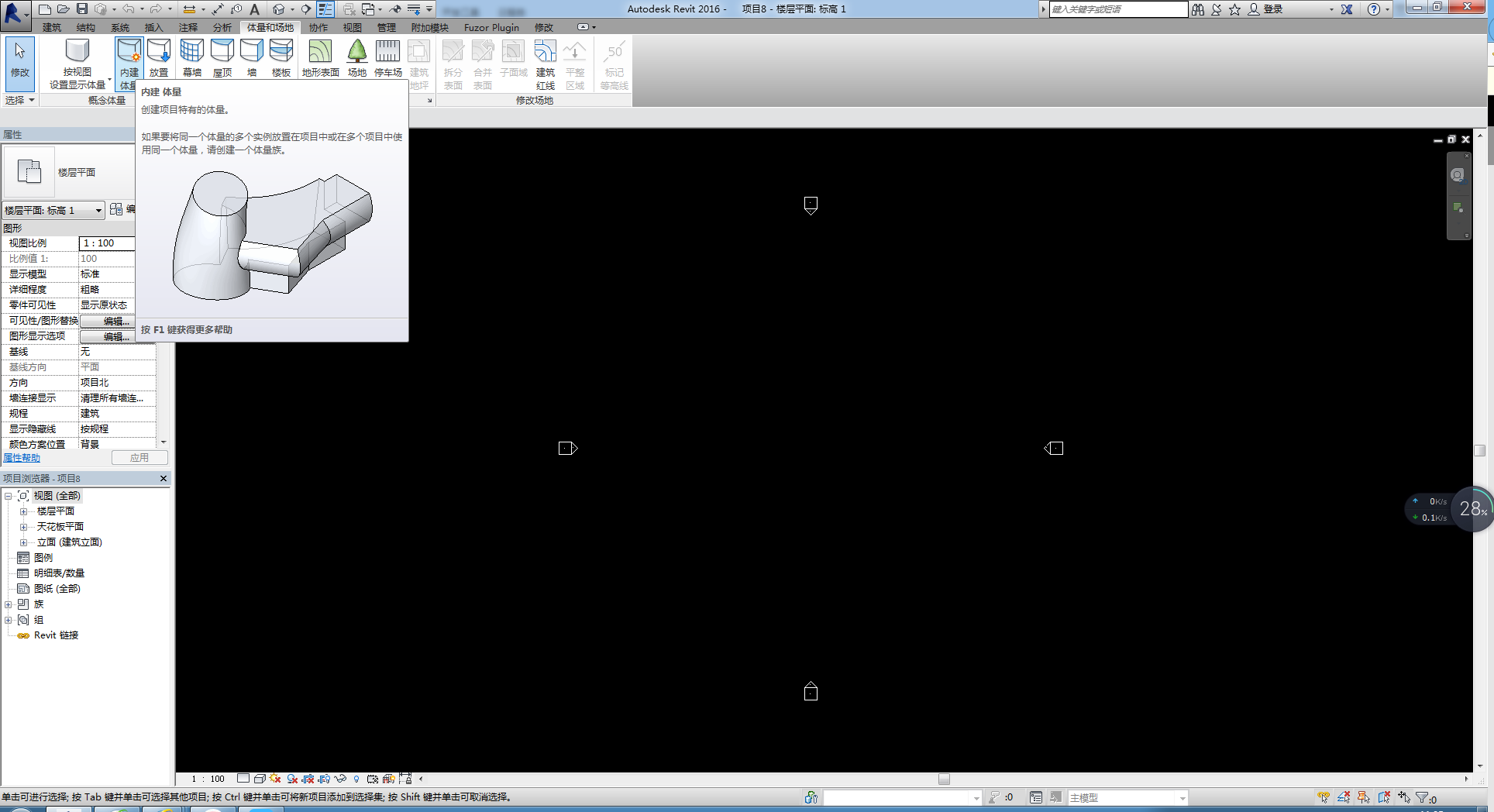

  1. 新建项目。选择体量和场地-内建体量
香港六台盒宝典资料大全

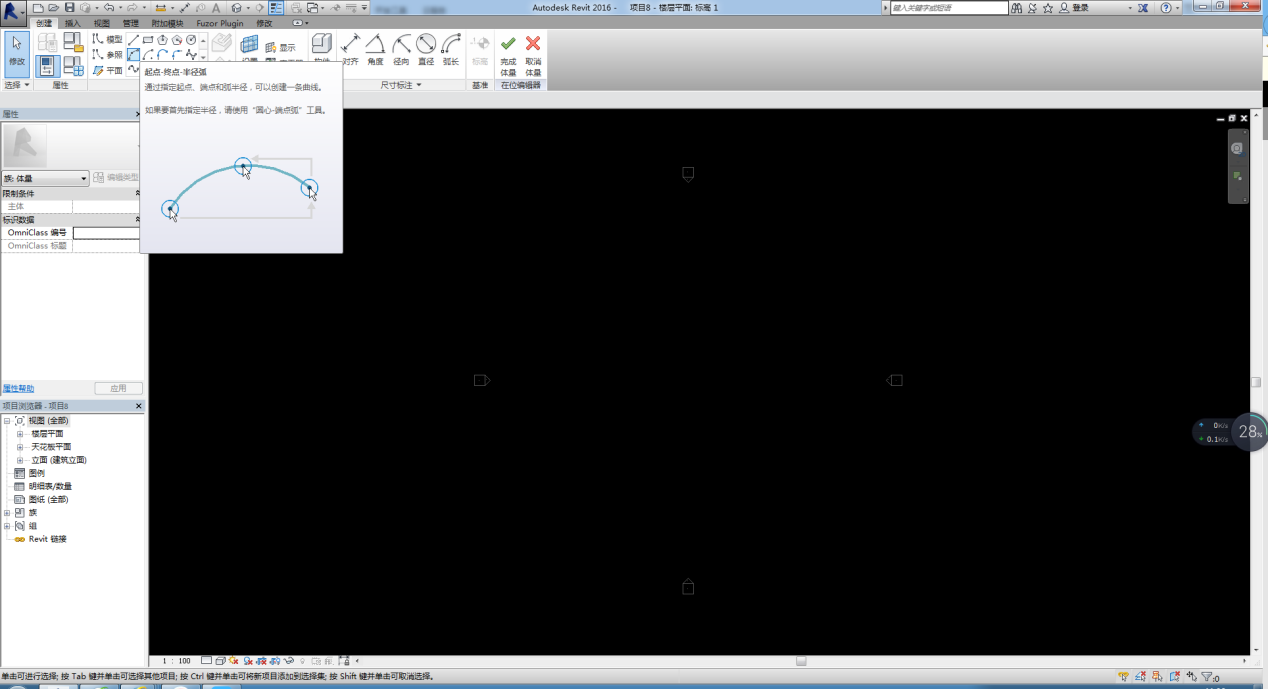

2、选择起点-终点-半径弧。在楼层平面-标高1画弧形,然后再在标高2画弧形。最后选择在位编辑器-完成体量。
香港六台盒宝典资料大全

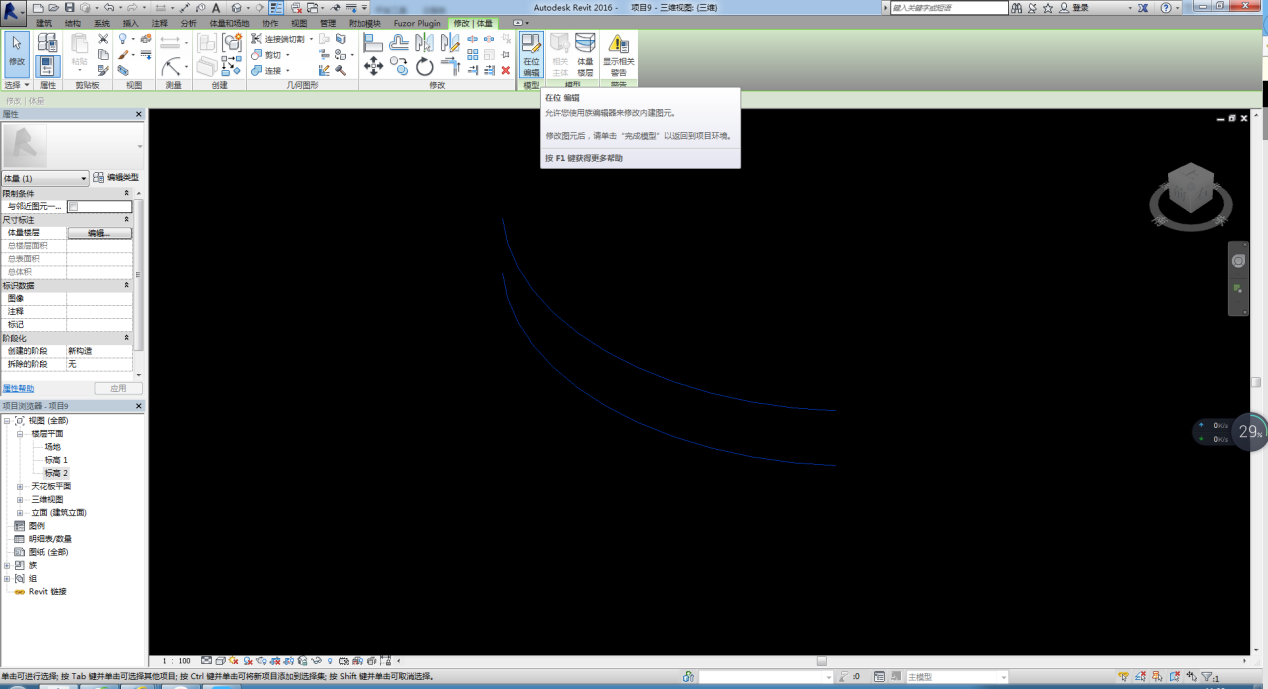

3、点击默认三维视图,然后选择两条弧形线。点击模型-在位编辑;再次选择两条弧形线。点击形状-创建形状实心形状,最后选择在位编辑器-完成体量。
香港六台盒宝典资料大全

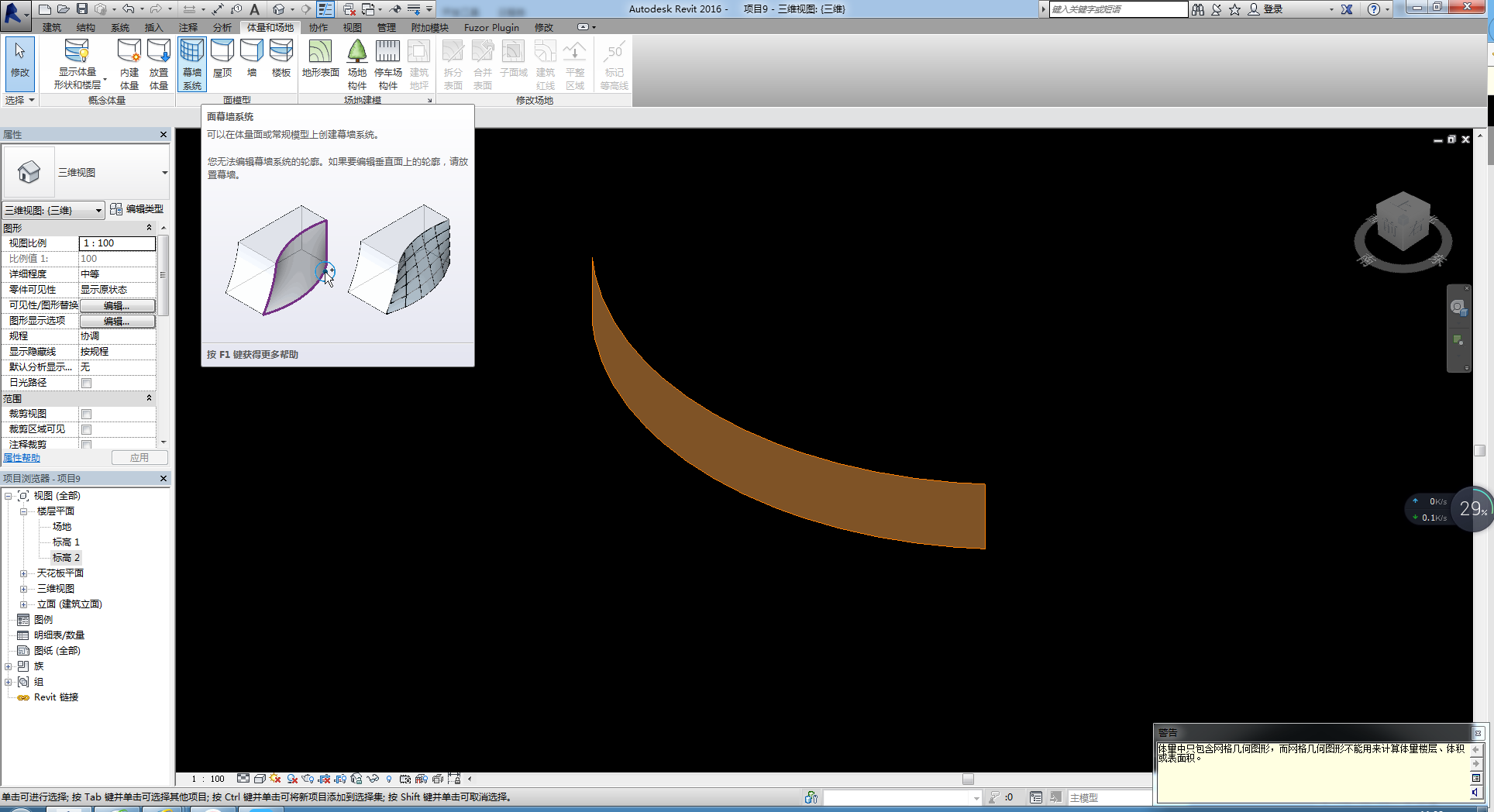

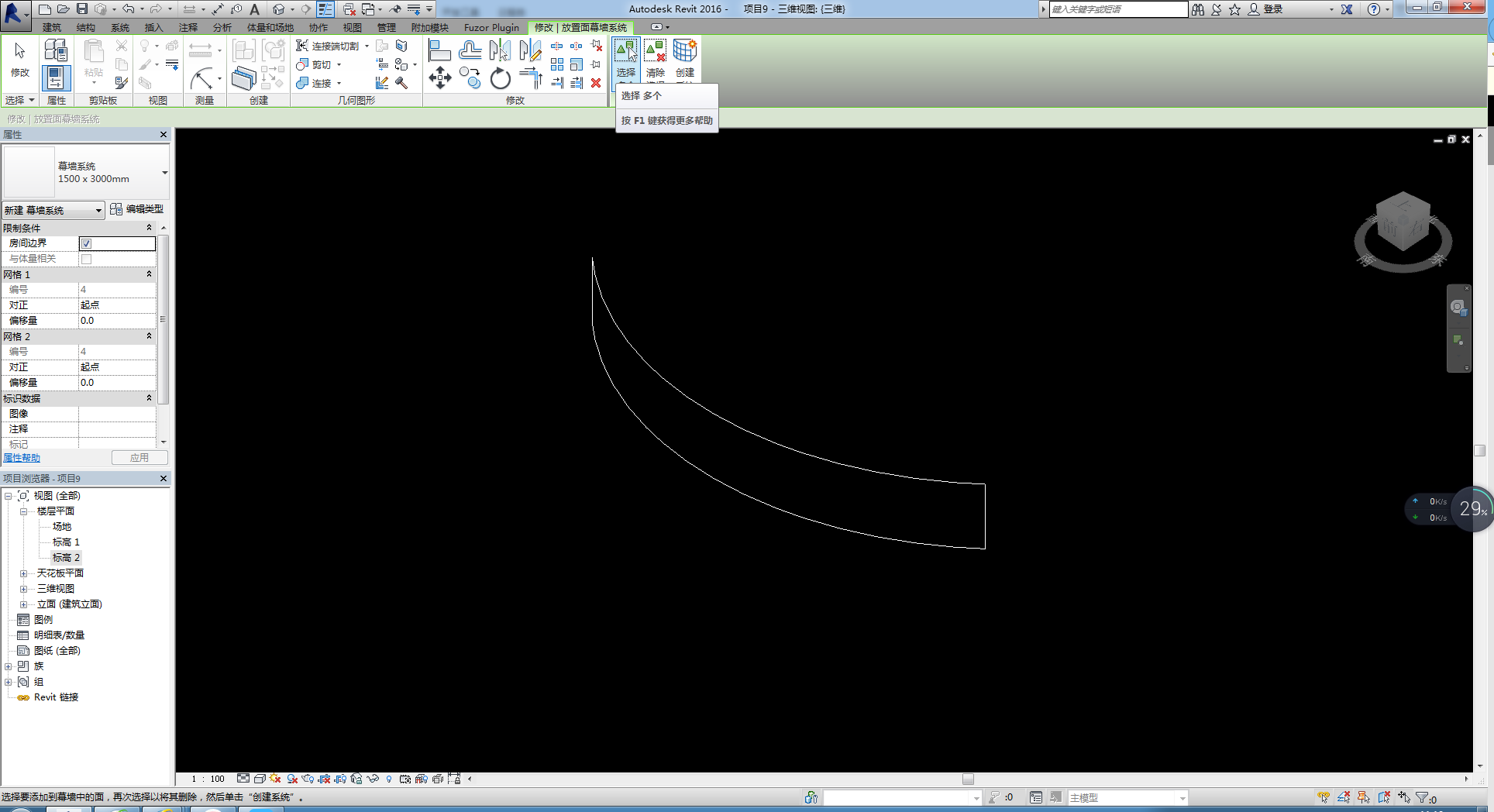

4、体量和场地-幕墙系统,多重选择-选择多个,选择途中的墙。
香港六台盒宝典资料大全
香港六台盒宝典资料大全

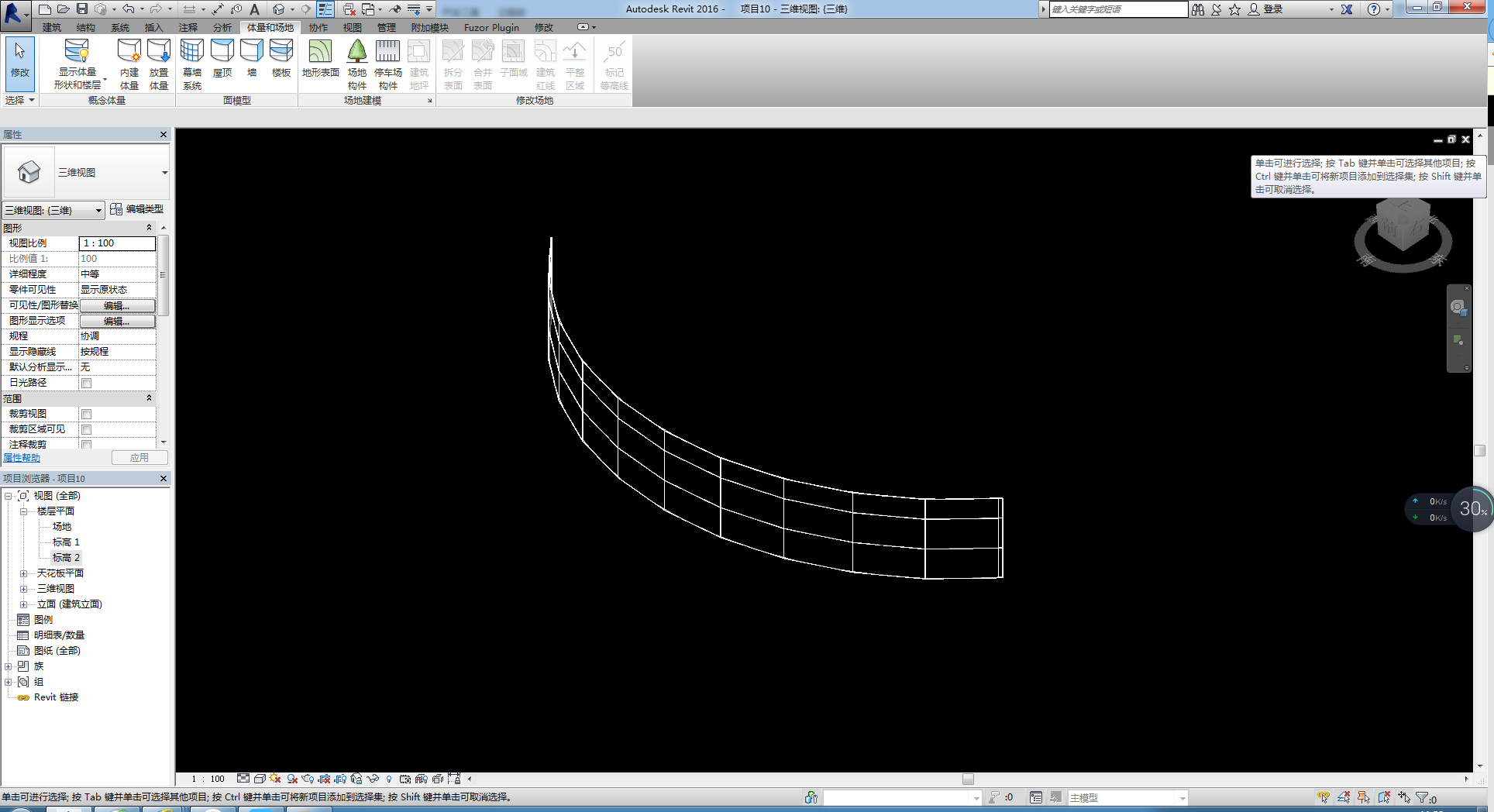

  1. 点击多重选择-创建系统。弧形幕墙创建成功。
香港六台盒宝典资料大全

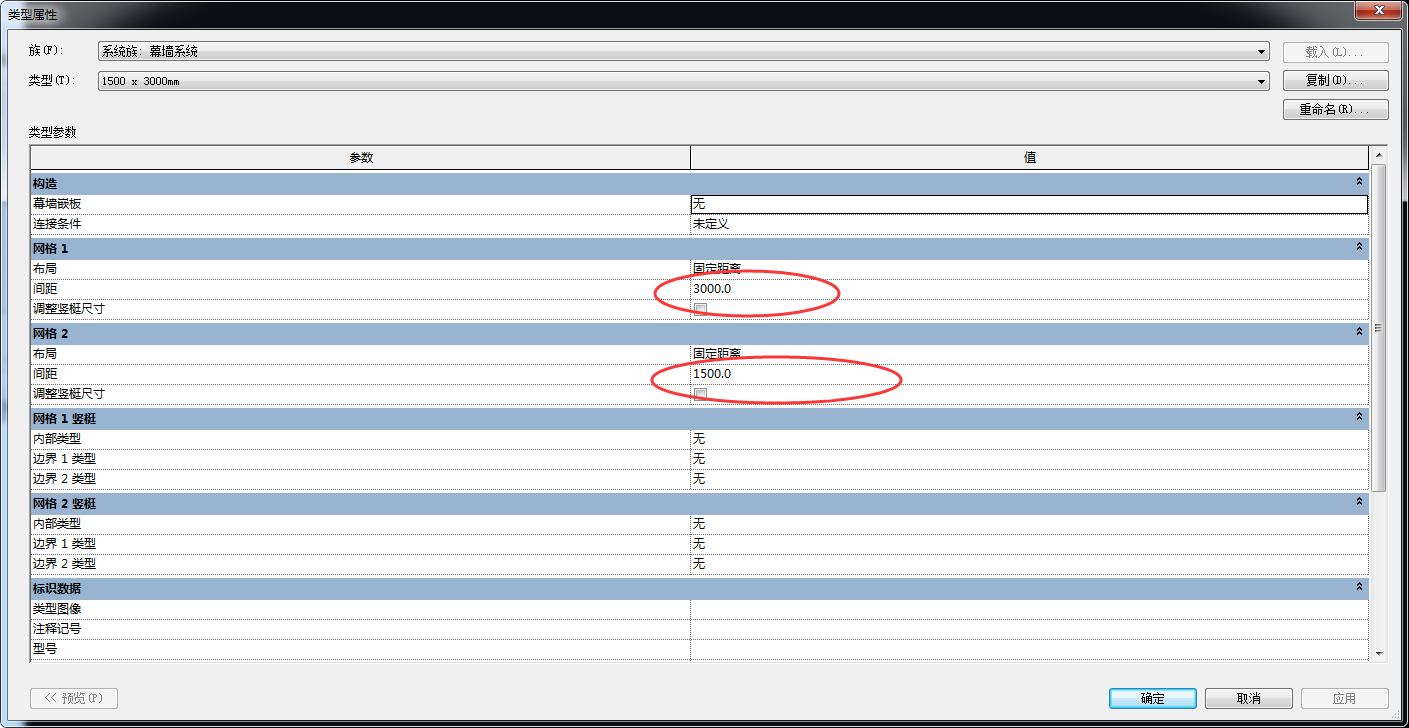

  1. 如何需要修改幕墙网格间距可以选择属性-编辑类型-类型属性中修改。
香港六台盒宝典资料大全

方法三:嵌入法

  1. 新建项目。首先在平面内画一个基本的弧形墙,然后再在同一个位置画一个弧形幕墙。香港六台盒宝典资料大全

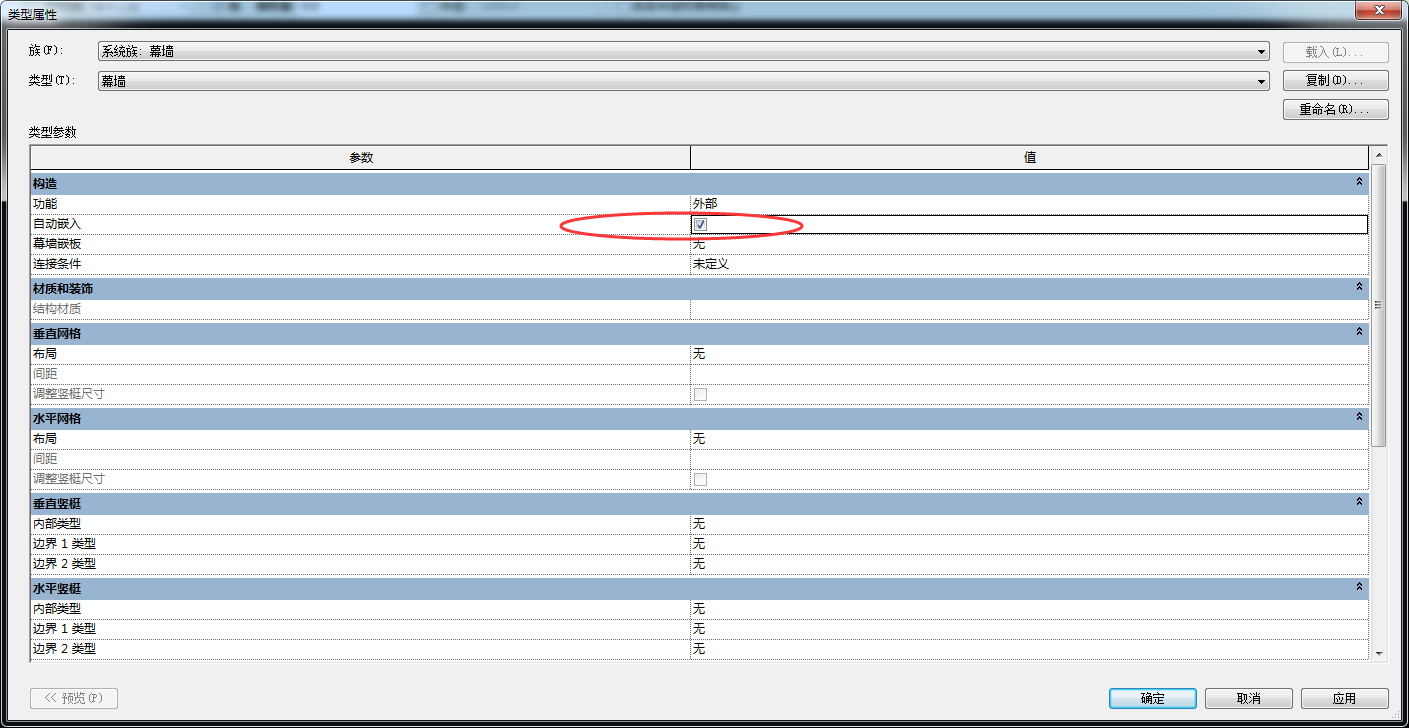

  1. 在属性-编辑类型-类型属性中勾选自动嵌入。
香港六台盒宝典资料大全
  1. 接着按照方法一的方式画网格线即可。
香港六台盒宝典资料大全


方法四:替换法。

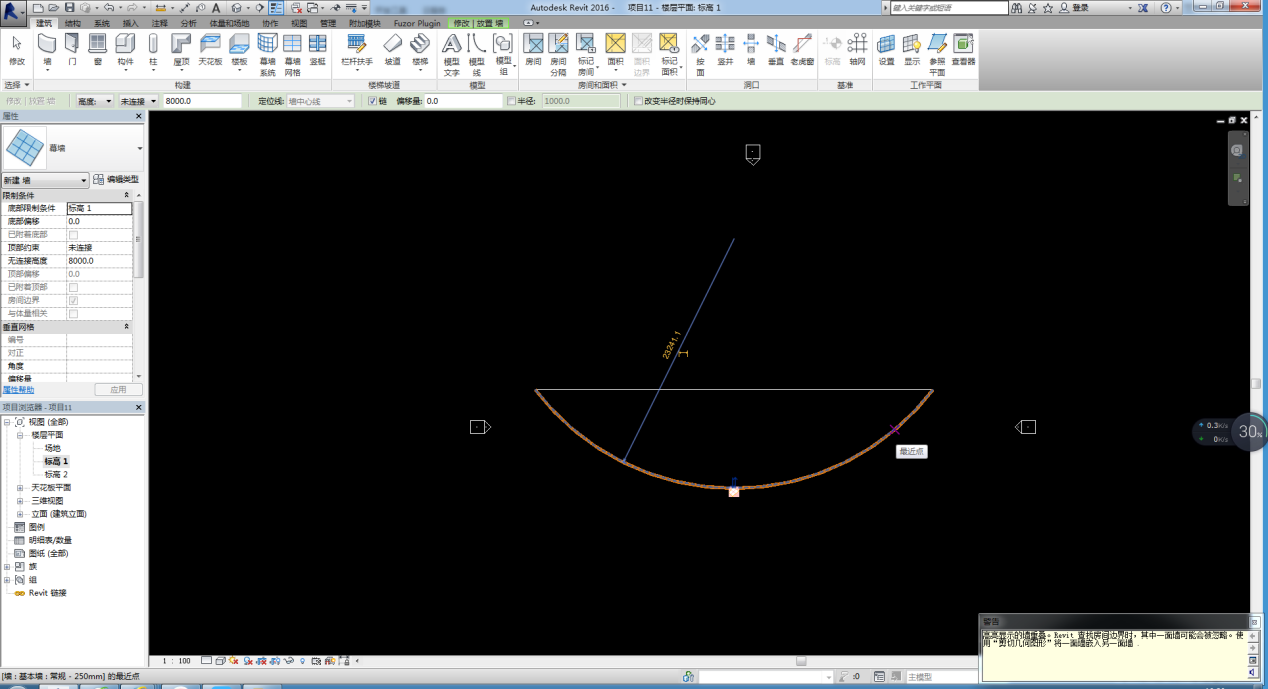

  1. 首先用建筑中的幕墙工具画出一个弧形幕墙(用起点-终点-半径弧画)香港六台盒宝典资料大全
  2. 属性-编辑类型,幕墙嵌板中选择任意基本墙。

  1. 香港六台盒宝典资料大全在属性中把幕墙换成你刚刚在幕墙嵌板中选择的基本墙,编辑类型-类型属性-结构-编辑,弹出编辑部件,在材质中选择玻璃修改一下厚度即可。
香港六台盒宝典资料大全
香港六台盒宝典资料大全 香港六台盒宝典资料大全
