上图是整个电池节点，主要利用了Dynamo对于CAD图纸中线和圆的识别，整体思路是借鉴了Dynamo炼金术中对于梁翻模的讲解。整个节点可以分为两部分，一部分处理CAD图 纸中读取的线段和圆，另一部分对桩基进行选取，本节点针对的是所有桩基相同。如果需要归类，可以参考上一篇文章中对门窗贵了进行读取族类型划分
　　一、 读取CAD图纸中桩定位中心点

香港六台盒宝典资料大全

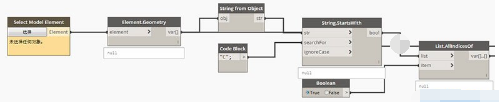

　　利用Geometry方式将DWG格式图纸转换为可以读取的类型，通过字符串读取，将图纸中Circle类型进行读取，这样就可以将所有的圆形进行读取

香港六台盒宝典资料大全

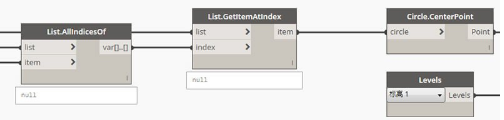

　　利用bool值进行读取筛选出圆形，利用geometry分类中的Circle节点进行读取中心点，进行到一部，前期的定位已经完成。
　　二、 创建桩

香港六台盒宝典资料大全

　　通过节点转化，将桩所需要的族找到，可以通过Circle.Radius读取半径，与筛选读取匹配进行多种类型桩的创建。

香港六台盒宝典资料大全

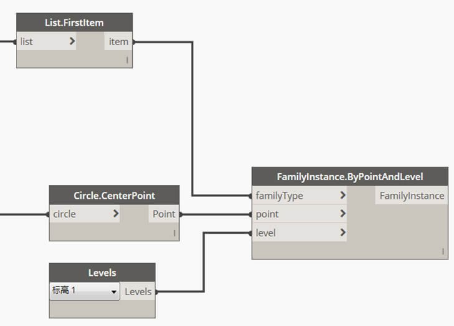

　　最后使用创建族实例的节点进行翻模处理。通过几个简单的节点组合就可以将翻模中比较麻烦的几个项目解决，提高自己的效率，更能通过对于Dynamo的使用增加对整个软件本身结构布置的理解。
